AxN DC Series

Standard Products

SERVO VARIATEUR HAUTES PERFORMANCES

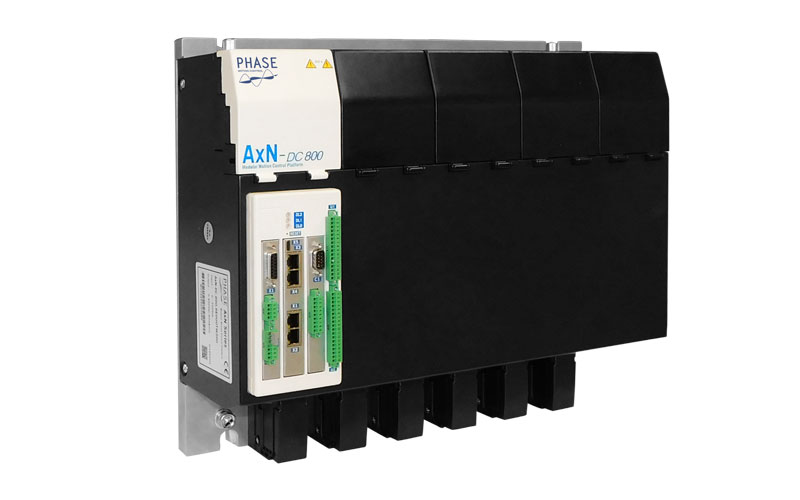

PHASE MOTION CONTROL A DÉVELOPPÉ UN NOUVEAU VARIATEUR DE VITESSE À COURANT CONTINU, L'AXN-DC.
LE PARTENAIRE IDÉAL POUR LES MOTEURS-COUPLE DE LA SÉRIE TK/b>

AxN-DC signifie une gamme complète de courant entre 100 Arms et 800 Arms en 4 tailles, ainsi que plusieurs interfaces : analogique (+/-10V), bus de terrain (EtherCAT et CANOpen), impulsion et direction.

AxN dispose d’un ensemble complet d’E/S analogiques et numériques et d’une interface codeur multiport pour les protocoles numériques les plus courants (EnDat 2.2, Hiperface), codeur SinCos, TTL ou résolveur.

CONCEPTS DE BASE D'AXN

Robustesse : tous les composants internes sont soudés et tous les connecteurs ont été conçus pour résister aux pires conditions environnementales en termes de vibrations et de contraintes mécaniques.

– Boucles de contrôle les plus performantes de leur catégorie : boucle de courant 1 us temps de cycle ;

– Vitesse : temps de cycle de 125 secondes ;

– Position : 125 us temps de cycle

– Nouvel algorithme de contrôle de la tension à haute performance pour l’affaiblissement du champ (jusqu’à 10 fois la vitesse du genou) même dans les applications hautement dynamiques.

– Les nouveaux variateurs AxN de Phase Motion Control sont programmables par automate interne (langages standard IEC61131-3) et disposent d’un logiciel complet et gratuit de gestion et d’outils de réglage.

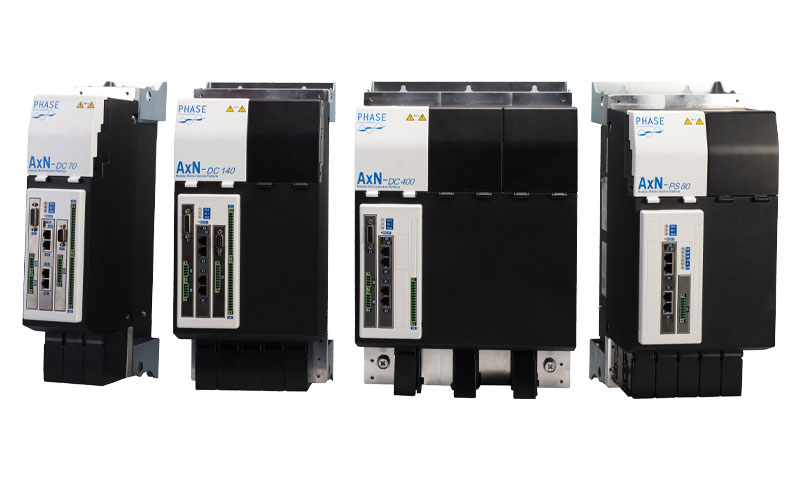

AXN-DC Series

– Tables tournantes

– Tables rotatives indexées

– Machine à mouler hydraulique et entièrement électrique – Servo

– Presses à découper

– Tours multibroches

– Presses à forger – Axe de la presse à vis

– Découpe de carton ondulé

– Axe de l’extrudeuse

– Tours horizontaux combinés

– Broches pour machines à fraiser

AXN-DC Hardware Configuration

Code Dimensions
(H×W×D)
Peak Current [A]
  Fan cooled Water cooled
  Wall mounting Feed-through mounting Cold plate mounting
AXN-DC.044.6 450x98x259.4 450x98x262.7 - 44
AXN-DC.070.6 450x98x259.4 450x98x262.7 - 70

AXN-DC.100.6 450x196x259.4 420x196x262.7 - 100
AXN-DC.140.6 450x196x259.4 420x196x262.7 - 140

AXN-DC.200.6 450x294x259.4 420x294x262.7 - 200
AXN-DC.200.6 - - 420x294x176.9 200

AXN-DC.300.6 450x294x259.4 420x294x262.7 - 300
AXN-DC.300.6 - - 420x294x176.9 300

AXN-DC.400.6 450x294x259.4 420x294x262.7 - 400
AXN-DC.400.6 - - 420x294x176.9 400

AXN-DC.800.6 450x490x259.4 420x490x262.7 - 800
AXN-DC.800.6 - - 420x490x176.9 800

AXN-PS Hardware Configuration

Code Dimensions
(H×W×D)
Peak Current
  Fan cooled Water cooled
  Wall mounting Feed-through mounting Cold plate mounting
AXN-PS.080.4 450x196x259,4 420x196x262,7 - 80kW
AXN-PS.080.4 - - 420x196x176,9 100kW

AXN-CP Hardware Configuration

Code Dimensions
(H×W×D)
Capacity
[μF]
  Fan cooled Water cooled
  Wall mounting Cold plate mounting
AXN-CP.470.6 450x98x263 - 4700
AXN-CP.060.6 - 420x490x176.9 600
